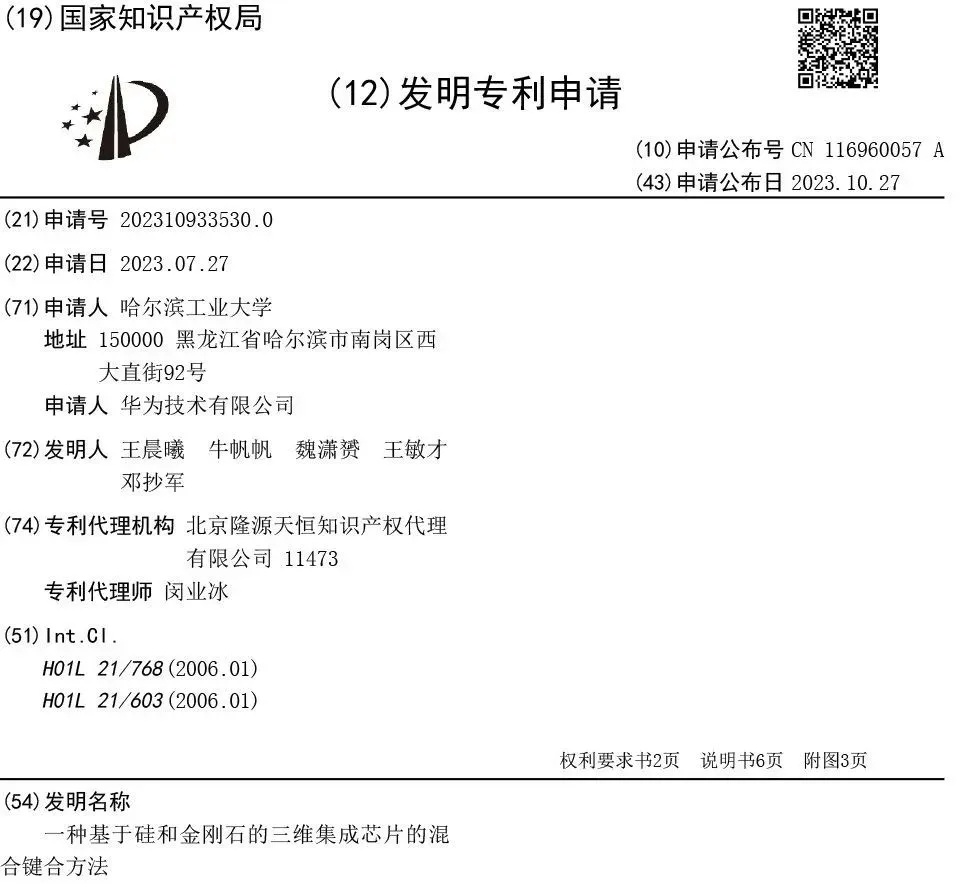

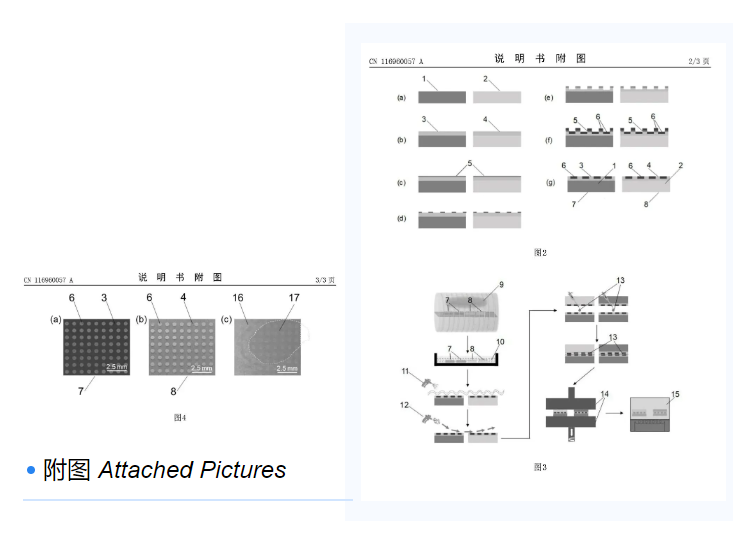

近日，華為技術有限公司、哈爾濱工業大學申請的“一種基于硅和金剛石的三維集成芯片的混合鍵合方法”專利公布。11月14日實質審查生效。這一發明專利，將重大利好金剛石產業發展，為金剛石芯片應用提供重要依據和參考，促進芯片制造領域的重大變革。

據了解，半導體產業發展的主流方向是三維集成技術。但隨著集成密度不斷升高及特征尺寸不斷縮小，電子芯片的熱管理面臨極大的挑戰，芯片內部熱積累難以向封裝表面散熱片傳遞，導致內部節溫突升，嚴重威脅芯片性能、穩定性和使用壽命。

金剛石作為天然物質中熱導率最高的材料，還具備擊穿場強高、載流子遷移率高、抗輻照等優點，通過Cu/SiO?混合鍵合技術將硅基與金剛石基襯底材料進行三維集成能夠融合硅基半導體器件成熟的工藝及產線、生產效率高、成本較低的優勢及金剛石極高的發展?jié)摿Γ瑸槿S集成的硅基器件提供散熱通道以提高器件的可靠性。

然而現有的Cu/SiO?混合鍵合技術多以硅為襯底進行集成，其集成工藝不完全適用于金剛石，在這樣的背景下，“一種基于硅和金剛石的三維集成混合鍵合技術”應運而生。

該方法包括：制備硅基Cu/SiO?混合鍵合樣品和金剛石基Cu/SiO?混合鍵合樣品后進行等離子體活化處理；將經等離子體活化處理后Cu/SiO?混合鍵合樣品浸泡于有機酸溶液中，清洗后吹干；

在吹干后的硅基和/或金剛石基Cu/SiO?混合鍵合樣品的待鍵合表面上滴加氫氟酸溶液，將硅基和金剛石基Cu/SiO?混合鍵合樣品對準貼合進行預鍵合，得到預鍵合芯片；將預鍵合芯片進行熱壓鍵合，退火處理，得到混合鍵合樣品對。

文章僅作行業分享，部分圖片來自互聯網，無法核實真實出處，如涉及侵權，請直接聯系刪除。
