隨著科技的不斷發展，電子設備的功能越來越強大，但同時也帶來了散熱問題。傳統的散熱材料已經無法滿足現代電子設備的需求，因此，尋找新型的散熱材料成為了科技領域的重要課題。

近日，日本大阪公立大學（OMU）和日本東北大學（Tohoku University）金屬材料研究所聯合宣布，他們使用在所有材料中熱導率最高的金剛石作為基板，成功在金剛石上制造出了氮化鎵晶體管，與在碳化硅（SiC）基板上制造的相同形狀的晶體管相比，散熱性能提高了 2.3 倍。

金剛石和氮化鎵都是高熱導率的材料，金剛石是自然界中熱導率最高的物質，而氮化鎵是人工合成的化合物中熱導率最高的物質之一。將這兩種材料結合在一起，可以充分發揮它們的優點，實現更高效的散熱。

那么，金剛石+氮化鎵是如何實現高效散熱的呢？

首先，金剛石和氮化鎵都具有極高的熱導率。金剛石的熱導率高達2000W/m·K，而氮化鎵的熱導率也達到了300W/m·K。這意味著它們可以快速地將熱量傳遞到周圍的環境中，從而避免了熱量在材料內部積聚的問題。

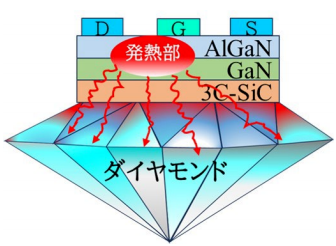

其次，金剛石和氮化鎵的結合方式也有助于提高散熱性能。在金剛石表面涂上一層氮化鎵薄膜，可以增加熱量的傳遞路徑，提高散熱效率。此外，金剛石和氮化鎵的結合力非常強，可以有效地防止熱量在界面處散失。

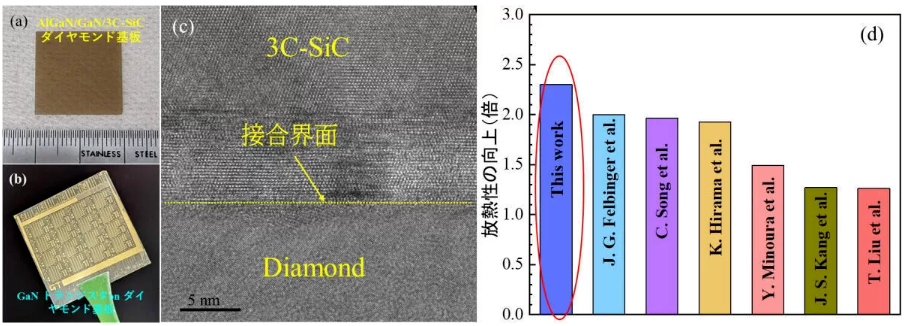

在這項研究中，研究團隊首先在硅襯底上制作了一個 3 μm 厚的氮化鎵層和一個 1 μm 厚的 3C-SiC 緩沖層（3C-SiC，立方晶系中的一種），然后從硅襯底上剝離這兩層，接著用 "表面活性鍵合法 "將其鍵合在金剛石襯底上，最后得到一個尺寸約為 1 英寸（2.5 cm ）的氮化鎵晶體管。研究小組稱，由于使用了高質量的碳化硅薄膜，因此即使在 1100°C 的高溫下進行熱處理，也不會在結界面上出現薄膜分層現象，從而獲得高質量的異質結界面。

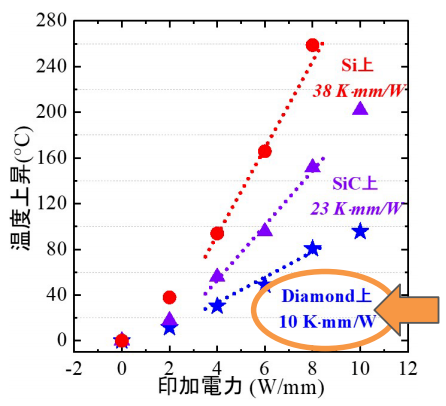

接下來，研究團隊用在碳化硅襯底上制造的相同形狀的晶體管進行了比較，以驗證用相同方法在金剛石襯底上制造的氮化鎵晶體管的散熱情況。結果證實，在金剛石襯底上的晶體管的散熱能力比在碳化硅襯底上的晶體管提高大約 2.3 倍。此外，他們實驗得到的金剛石襯底上的晶體管比之前其他研究中在金剛石襯底上制作的晶體管實現了更好的散熱效果，晶體管的特性也得到了顯著改善。

這項研究大大改善了氮化鎵功率器件的散熱和最大功率輸出。這將有利于縮小系統規模，簡化冷卻機制，大幅減少能源消耗。研究團隊表示，這種新型的散熱材料組合具有廣泛的應用前景，未來利用金剛石襯底實現大面積氮化鎵晶體管，有望擴大高功率半導體元件在 5G 通信基站、氣象雷達和衛星通信等領域的應用范圍。此外，由于其高效的散熱性能，金剛石+氮化鎵還可以用于制造更小、更輕、更可靠的電子設備。隨著科技的不斷進步，相信這種新型的散熱材料組合將會在未來發揮越來越重要的作用。
